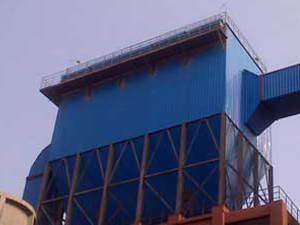

DFC、GFC、TFC型反吹风布袋除尘器

DFC、GFC、TFC型反吹风布袋除尘器

康运生产的DFC、GFC、TFC型反吹风布袋除尘器适用于冶金、化工、建材、电力、粮食加工、机械等部门以及工业炉窑或锅炉.DFC、GFC、TFC型反吹风布袋除尘器是一种净化含尘浓度.
产地:泊头市四营工业区
厂家:河北康运环保设备有限公司
电话:0317-8285188

  DFC、GFC、TFC型反吹风布袋除尘器是分室循环反吹清、下进风、内滤式除尘器。该<除尘配件适用于冶金、化工、建材、电力、粮食加工、机械等部门以及工业炉窑或锅炉,作为净化含尘浓度<30g/Nm3,颗粒为0.1Um以上,温度<260℃含尘气体的设备。除尘效率可达99%以上除尘器配有的自动程序控制清灰电控系统,电控系统具有反吹清灰自动监测功能。为了调试维护检修和除尘系统安全连续运行,电控系统还具有手动清灰功能。

  除尘器系列分类本系列产品分TFC、GFC、DFC三种类型。

  (1)TFC型(大型)--采用单仓单室组装而成,分方形正压式和方形负压式两种,除尘器过滤面积为4000—15600m2处理风量为240000— 936000m3/h。

  (2)GFC型(中型)--采用单室统仓单排或双排方型负压式结构.除尘器过滤面积为498—3360m2,处理风量为29880一 201600m2/h。

  (3)DFC型(小型)--采用单筒分格的园形负式压结构。除尘器过滤面积为45—524m2,处理风量为2700--31400m2。

  DFC、GFC、TFC型反吹风布袋除尘器工作原理:含尘气体经过灰斗上的入口短管进入箱体。由于入口处设有气流缓冲装置,使含尘气流中的粗粒灰尘经撞击后沉降,其余的含尘气流经过花板进入上部箱体,经滤袋过滤后成为干净气体。尘粒留滤袋内,经过反吹后落入灰斗,由螺旋输灰机排出,干净气体由各室的出风口排出。除尘器工作时,当阻力达到180-200mmH2o时,即进行清灰,以保证除尘器的正常工作。反吹清灰时,差压变送器发出信号,通过电控仪、控制电磁阀带动气缸动作、使切换阀的阀板换向进行逐室反吹清灰,直至各室的阻力达到额定值的下限,清灰过程即结束。

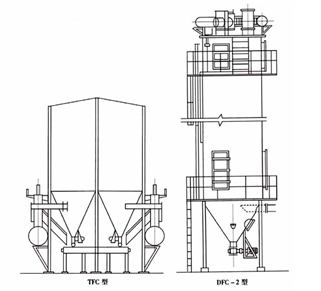

  DFC、GFC、TFC型反吹风布袋除尘器结构原理图:



  DFC、GFC、TFC型反吹风布袋除尘器技术性能:

型号 滤袋数量(个) 过滤面积(m2) 过滤风速(米/分) 风量(m3/h) 阻力(Pa) 外型尺寸(长×宽×高)(m) 重量(t)
正压式 TFC-5200 529 5200 <1.0 312000 180-200 16.05×8.2×26.3 170
TFC-7800 888 7800 468000 23.85×8.2×26.3 240
TFC-10400 1184 10400 624000 16.05×16.4×26.3 310
TFC-13000 1480 13000 780000 23.85×16.4×26.4 380
TFC-15600 1776 15600 936000 31.65×16.4×26.3 450
负压式 TFC-4000 448 4000 240000 11.1×15.6×24.8 240
TFC-6000 672 6000 360000 15.65×15.6×24.8 240
TFC-8000 860 8000 480000 20.2×15.6×24.8 320
TFC-10000 1120 10000 600000 24.7×15.6×24.8 400
TFC-12000 1344 12000 720000 29.25×15.6×24.8 480
GFC-280-4 336 1120 67200 7.64×3.647×15.31 38.8
GFC-280-5 420 1400 84000 9.58×3.647×15.30 42
GFC-280-6 504 1680 100800 11.52×3.647×15.16 50.26
GFC-280-8 672 2240 134400 7.64×7.29×15.36 63.98
GFC-280-10 840 2800 168000 9.58×7.29×15.36 72.12
GFC-280-12 1008 3360 201600 11.52×7.29×15.34 81.68
GFC-230-4 264 920 55200 7.64×3.05×15.08 36.4
GFC-230-5 330 1150 69000 9.58×3.05×15.08 47.2
GFC-230-6 396 1380 82800 11.53×3.05×15.8 54
GFC-230-8 528 1340 110400 7.64×5.9×15.08 61.2
GFC-230-10 660 2300 138000 9.58×5.9×15.08 67.4
GFC-230-12 792 2760 165600 11.52×5.9×15.08 74.9
GFC-140-4 160 560 33600 3.75×3.53×15.16 25
GFC-140-6 240 840 50400 5.70×3.53×15.16 38
GFC-140-8 280 1120 67200 7.64×3.53×15.16 50.7
GFC-140-10 320 1400 8400 9.58×3.53×15.16 63
GFC-140-12 480 1680 100800 11.52×3.53×15.16 75.7
GFC-83-6 144 498 29880 4.3×3.5×13.9 23.0
GFC-83-8 192 664 39840 5.64×3.5×13.9 30.7
GFC-83-10 240 830 49800 7.1×3.5×13.9 38.4
GFC-83-12 288 996 59760 11.5×3.5×13.9 47.3
DFC-6-524 152 524 31400 ф4000×16140 18
DFC-3-180 52 180 10800 ф2340×12480 10.86
DFC-3-126 52 126 7560 ф2340×10680 9.66
DFC-3-80 52 80 4800 ф2340×9030 8.08
DFC-2-103 30 103 6180 ф1808×11406 6.1
DFC-2-73 30 73 4380 ф1818×9606 5.4
DFC-2-45 30 45 2700 ф1818×7905 4.5
